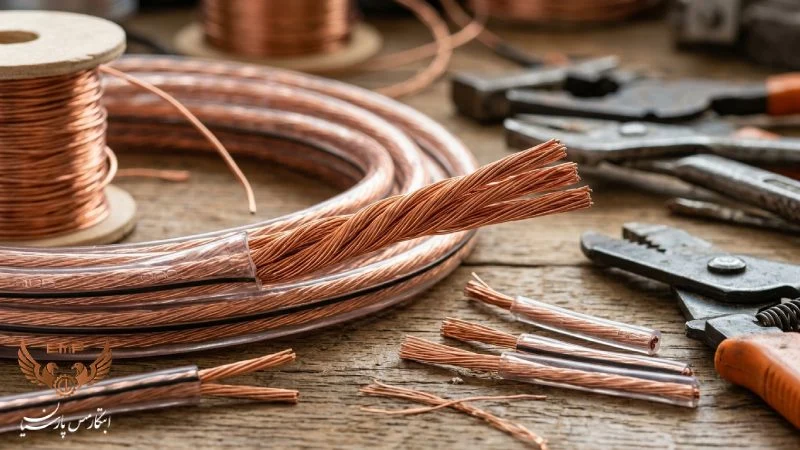

مس بدون اکسیژن چیست؟ ویژگی‌ها، گریدهای رایج و کاربرد در صنایع مختلف

در تولید شینه، سیم مگنت یا قطعات تجهیزات خلأ، گاهی مفتولی که از نظر ظاهر و هدایت الکتریکی بی‌نقص به نظر می‌رسد، پس از جوشکاری یا لحیم‌کاری دچار ترک‌های داخلی می‌شود. ریشهٔ این مشکل اغلب در اکسیژن باقی‌مانده در ساختار مس است و دقیقاً به همین دلیل، مهندسان در کاربردهای حساس سراغ مس بدون اکسیژن می‌روند. اما مس بدون اکسیژن چیست و چه تفاوتی با مس معمولی دارد؟ در این مقاله از گروه صنعتی ابتکار مس پارسیان (EMP)، تفاوت این دو، گریدهای C10100 و C10200، کاربردها و نقش برگهٔ آنالیز آزمایشگاهی در انتخاب درست را بررسی می‌کنیم.

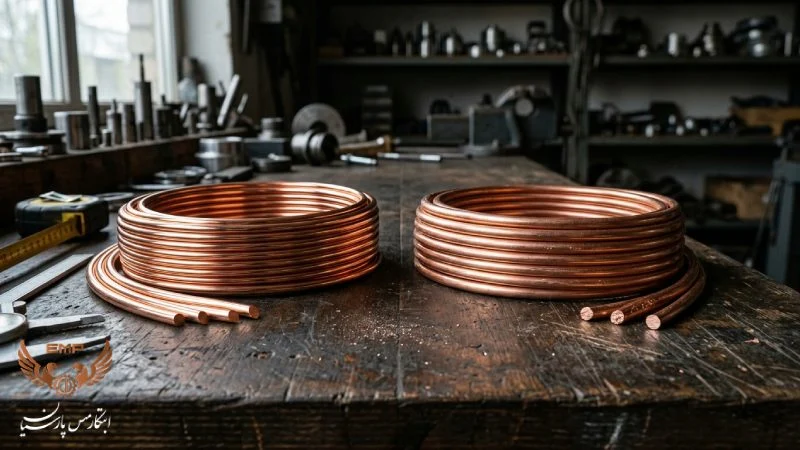

مس بدون اکسیژن چیست و چه تفاوتی با مس معمولی ETP دارد؟

مس بدون اکسیژن (OFC) مسی پالایش‌شده به روش الکترولیتی است که میزان اکسیژن آن به کمتر از ۱۰ ppm، یعنی ۰.۰۰۱ درصد، رسیده است. در گرید C10100 این مقدار حتی تا زیر ۵ ppm کنترل می‌شود. در مقابل، مس معمولی ETP (گرید C11000) معمولاً بین ۱۰۰ تا ۴۰۰ ppm اکسیژن دارد که میانگین آن را می‌توان نزدیک ۲۰۰ ppm دانست.

این اکسیژن به شکل اکسید مس (Cu₂O) در مرز دانه‌ها رسوب می‌کند. برای بسیاری از کاربردهای عمومی برق، مس ETP انتخابی رایج است. تفاوت زمانی تعیین می‌کند که قطعه در دمای بالا، در اتمسفر حاوی هیدروژن یا در فرایند کشش تا قطرهای بسیار ریز کار کند. در این شرایط، ساختار یکنواخت و بدون ذرات اکسیدی مس بدون اکسیژن رفتار پیش‌بینی‌پذیرتری دارد.

چرا اکسیژن در مس مشکل‌ساز می‌شود؟

وقتی مس ETP در فرایند حرارت دهی، جوشکاری یا لحیم‌کاری در معرض اتمسفر حاوی هیدروژن قرار می‌گیرد، هیدروژن به داخل فلز نفوذ می‌کند و با Cu₂O واکنش می‌دهد. نتیجه، تولید بخار آب تحت فشار در مرز دانه‌هاست. این بخار حباب و ترک داخلی ایجاد می‌کند و می‌تواند به شکست ناگهانی قطعه بینجامد. این پدیده تردی هیدروژنی نام دارد.

مس بدون اکسیژن چون اکسید مس در ساختار ندارد، از پایه در معرض این واکنش نیست. به همین دلیل در قطعاتی که جوشکاری یا لحیم‌کاری بخشی از فرایند ساخت آن‌هاست، انتخاب OFC خطر ترک‌خوردگی ناشی از این سازوکار را برطرف می‌کند.

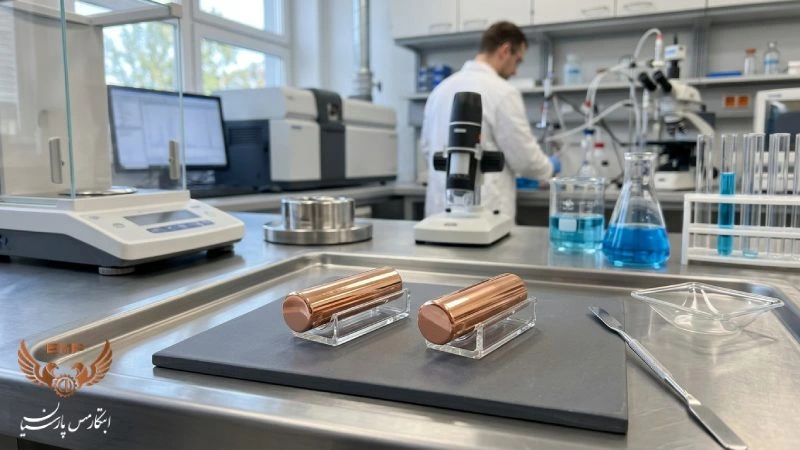

انواع مس بدون اکسیژن: گریدهای C10100 و C10200

استانداردهای ASTM و UNS مس بدون اکسیژن را بر پایهٔ خلوص، میزان اکسیژن و ناخالصی‌های مجاز دسته‌بندی می‌کنند. دو گرید اصلی عبارت‌اند از C10100 (OFE) با خلوص ۹۹.۹۹ درصد و اکسیژن زیر ۵ ppm، و C10200 (OF) با خلوص حداقل ۹۹.۹۵ درصد و اکسیژن زیر ۱۰ ppm. گرید C10100 در اتمسفر کاملاً کنترل‌شده تولید و بسته‌بندی می‌شود و برای الکترونیک حساس و تجهیزات خلأ بالا مناسب است. گرید C10200 برای کاربردهای صنعتی با حساسیت متوسط، گزینهٔ اقتصادی‌تری است.

جدول زیر مشخصات گریدهای C10100 و C10200 را در مقایسه با مس معمولی ETP (C11000) نشان می‌دهد:

شاخص	ETP (C11000)	OF (C10200)	OFE (C10100)
حداقل خلوص	۹۹.۹۰٪	۹۹.۹۵٪	۹۹.۹۹٪
میزان اکسیژن	۱۰۰ تا ۴۰۰ ppm	زیر ۱۰ ppm	زیر ۵ ppm
هدایت الکتریکی	حداقل ۱۰۰٪ IACS	حداقل ۱۰۰٪ IACS	حداقل ۱۰۱٪ IACS
مقاومت در برابر تردی هیدروژنی	ضعیف	عالی	عالی

خلوص مس بدون اکسیژن چگونه تامین و سنجیده می‌شود؟

خلوص مس بدون اکسیژن از مرحلهٔ ذوب شکل می‌گیرد و پس از آن قابل جبران نیست. ذوب القایی در بوتهٔ کربنی و ریخته‌گری پیوسته در اتمسفر کنترل‌شده، مانند گاز بی‌اثر یا شرایط خلأ، از جذب دوبارهٔ اکسیژن و ورود ناخالصی‌های فرار جلوگیری می‌کند.

ظاهر مس ETP و OFC کاملاً مشابه است و تنها سنجش آزمایشگاهی می‌تواند تفاوت را نشان دهد. در آزمایشگاه تخصصی EMP، هر پارت مفتول و تسمه از نظر سه شاخص بررسی می‌شود: میزان اکسیژن (کمتر از ۱۰ ppm)، هدایت الکتریکی بر حسب IACS و آنالیز عناصر ناخالصی. نتیجه در برگهٔ آنالیز آزمایشگاهی همراه محموله ارائه می‌شود.

ویژگی های مس بدون اکسیژن

ساختار یکنواخت و خالص این فلز سه مزیت عملی برای خط تولید ایجاد می‌کند:

• هدایت الکتریکی و حرارتی بالا: نبود ناخالصی اکسیژنی، مقاومت الکتریکی را کاهش می‌دهد و هدایت حرارتی را به حدود ۳۹۰ W/m·K می‌رساند.
• شکل‌پذیری و کشش عالی: نبود ذرات اکسیدی سخت باعث می‌شود مفتول بدون پارگی تا قطرهای بسیار ریز کشیده شود و ازدیاد طول بالاتری داشته باشد.
• خروج گاز بسیار کم: در تجهیزات خلأ بالا، آزاد شدن گاز ناخواسته چرخهٔ کار را مختل می‌کند. نبود ناخالصی‌های فرار، این خطر را به حداقل می‌رساند.

کاربرد مس بدون اکسیژن در صنایع مختلف

بر پایهٔ همین ویژگی‌ها، مس بدون اکسیژن در چهار حوزه بیش از همه به کار می‌رود:

• برق قدرت و ترانسفورماتور: در شینه، تسمه و سیم مگنت، اتلاف انرژی به صورت گرما (اثر ژول) کمتر و راندمان انتقال جریان بهتر می‌شود.
• الکترونیک و تجهیزات خلأ بالا: در قطعات نیمه‌هادی، مگنترون و موج‌بر، گرید C10100 به دلیل خروج گاز کم و اتصال مطمئن فلز به شیشه انتخابی رایج است.
• خودروهای برقی و انرژی‌های تجدیدپذیر: باتری، اینورتر و سامانه‌های شارژ سریع به هادی مس خالص نیاز دارند.
• کابل‌های داده و سیستم‌های صوتی حرفه‌ای: نبود ناخالصی، افت سیگنال را کاهش می‌دهد.

گرید مناسب را چگونه انتخاب کنیم؟

انتخاب بین C10100 و C10200 به سه عامل بستگی دارد: نوع صنعت، روش اتصال‌دهی (جوشکاری یا لحیم‌کاری) و اتمسفر کاری تجهیزات. معیارهای زیر برای تصمیم مدیر خرید و کارشناس فنی کاربردی است:

• C10100 (OFE): تجهیزات خلأ بالا، شتاب‌دهنده‌ها، قطعات الکترونیکی و نیمه‌هادی، و هر جا که خروج گاز بسیار کم یا اتصال مطمئن فلز به شیشه الزامی است.
• C10200 (OF): شینه، تسمه و سیم مگنت در برق قدرت و ترانسفورماتور، و کاربردهایی که به جوشکاری و لحیم‌کاری بدون خطر تردی هیدروژنی نیاز دارند اما حساسیت خلأ ندارند.

اگر در خط تولید شما فرایند حرارتی در اتمسفر هیدروژن‌دار وجود ندارد و حساسیت خلأ مطرح نیست، مس ETP هم می‌تواند کافی باشد. بنابراین گرید را باید بر پایهٔ نیاز واقعی انتخاب کرد، نه صرفاً بالاترین خلوص. کارشناسان EMP در این انتخاب مشاورهٔ فنی ارائه می‌دهند.

اهمیت برگهٔ آنالیز آزمایشگاهی (CoA) هنگام خرید

در تامین مقاطع مسی، ادعای خلوص بدون مستندات آزمایشگاهی قابل اتکا نیست. چون مس ETP و OFC در ظاهر یکسان‌اند، برگهٔ آنالیز تنها سند معتبر برای اثبات بدون اکسیژن بودن محصول است. هنگام دریافت محموله، این موارد را در CoA بررسی کنید:

• میزان اکسیژن بر حسب ppm
• هدایت الکتریکی بر حسب IACS
• درصد خلوص و آنالیز عناصر ناخالصی
• تطابق شمارهٔ پارت با محموله تحویلی

EMP هر پارت را در آزمایشگاه خود می‌سنجد و برگهٔ آنالیز را همراه محموله ارائه می‌دهد.

نتیجه‌گیری

مس بدون اکسیژن (OFC) نسبت به مس ETP در برابر تردی هیدروژنی ایمن‌تر است، قابلیت جوشکاری و کشش بهتری دارد و برای صنایع حساس به خلوص و هدایت الکتریکی، انتخابی درست محسوب می‌شود. گرید C10100 برای خلأ بالا و الکترونیک حساس و گرید C10200 برای کاربردهای صنعتی با حساسیت متوسط مناسب‌تر است، اما انتخاب نهایی همیشه به فرایند و اتمسفر کاری شما بستگی دارد.

برای مشاورهٔ فنی، استعلام قطر مفتول و سایز تسمه، یا اطلاع از قیمت روز بر پایهٔ نوسانات بازار جهانی (LME) و بورس کالا، با کارشناسان فنی و فروش گروه صنعتی ابتکار مس پارسیان (EMP) تماس بگیرید.

سوالات متداول

مس بدون اکسیژن چیست؟

مسی پالایش‌شده با اکسیژن کمتر از ۱۰ ppm که در برابر تردی هیدروژنی ایمن است و هدایت الکتریکی بالایی دارد.

تفاوت گریدهای C10100 و C10200 چیست؟

گرید C10100 خلوص ۹۹.۹۹٪ و اکسیژن زیر ۵ ppm دارد، اما C10200 خلوص حداقل ۹۹.۹۵٪ و اکسیژن زیر ۱۰ ppm.

چگونه از بدون اکسیژن بودن مس مطمئن شویم؟

با دریافت برگهٔ آنالیز آزمایشگاهی (CoA) که میزان اکسیژن، هدایت IACS و ناخالصی‌ها را نشان دهد.
