مفتول مس چیست؟ معرفی انواع، مشخصات فنی و کاربردها
مفتول مس یکی از مواد اولیه اصلی در صنعت سیم و کابل و تجهیزات الکتریکی است که کیفیت آن بر هدایت جریان، عملکرد خطوط تولید و دوام محصول نهایی تأثیر می‌گذارد. اما هنگام خرید، تنها توجه به خلوص مس کافی نیست؛ گرید شیمیایی، هدایت الکتریکی، خواص مکانیکی و انطباق با استانداردهای فنی نیز اهمیت دارند. در این مقاله از گروه صنعتی ابتکار مس پارسیان، با انواع مفتول مس، مشخصات فنی، روش تولید و کاربردهای صنعتی آن آشنا می‌شوید تا بتوانید متناسب با نیاز خط تولید خود، انتخاب دقیق‌تری داشته باشید.
مفتول مس چیست؟
مفتول مس محصول نیمه‌تمام و تک‌رشته‌ای از مس الکترولیتی است که با مقطع گرد و بدون عایق عرضه می‌شود. این محصول ماده اولیه کارخانه‌های سیم و کابل است و پیش از تبدیل شدن به سیم، در خطوط کشش به قطرهای کوچک‌تر رسانده می‌شود. مفتول مس از ذوب کاتد مس و عبور آن از خط ریخته‌گری پیوسته و نورد گرم (CCR) به دست می‌آید. قطر استاندارد مفتول مسی 8 در فرایند نورد گرم معمولاً ۸ میلی‌متر است و محصول به‌صورت کلاف‌های چندتنی تحویل می‌شود.
برای جلوگیری از اشتباه در استعلام، تفاوت مفتول مس با محصولات مشابه در جدول زیر آمده است:
| محصول | ساختار | کاربرد اصلی |
| مفتول مس | تک‌رشته‌ای، مس خالص، بدون عایق | ورودی خط کشش سیم و کابل |
| سیم مسی افشان | چندرشته‌ای (حاصل کشش و تابیدن مفتول) | سیم‌کشی و کابل‌های انعطاف‌پذیر |
| مفتول مسوار | مغزی فولادی با پوشش نازک مس | کاربردهای سازه‌ای؛ هدایت الکتریکی بسیار کمتر از مس خالص |
از نظر ساختاری، مفتول مس مقطعی متراکم و یکنواخت دارد. همین یکنواختی، استحکام مکانیکی و رفتار قابل‌پیش‌بینی آن در کشش را تعیین می‌کند. کیفیت هر پارت را باید با گرید مس، هدایت الکتریکی و وضعیت سطح سنجید، نه فقط با عدد خلوص. این سه شاخص در ادامه بعدی بررسی می‌شوند.
ترکیب شیمیایی و خلوص مس
برای انتخاب گرید مناسب، شناخت انواع مس و تفاوت آن‌ها از نظر خلوص، میزان اکسیژن و ویژگی‌های الکتریکی اهمیت دارد. مفتول‌های صنعتی در دو گرید اصلی تولید می‌شوند که تفاوت آن‌ها در میزان اکسیژن است:
| شاخص | ETP (مس الکترولیتی اکسیژن‌دار) | OFC (مس بدون اکسیژن) |
| حداقل خلوص مس | ۹۹.۹۰٪ | ۹۹.۹۵٪ تا ۹۹.۹۹٪ |
| اکسیژن | حدود ۲۵۰ تا ۳۵۰ ppm (سقف مجاز تا ۴۰۰ ppm) | زیر ۱۰ ppm |
| رفتار در دمای بالا در محیط هیدروژنی | مستعد تردی هیدروژنی | عدم وجود این خطر |
| کاربرد شاخص | سیم و کابل عمومی، ترانسفورماتور | الکترونیک حساس، تجهیزات وکیوم، قطعات جوشکاری‌شده |
چرا اکسیژن اهمیت دارد؟ در ETP، اکسیژن به‌صورت ذرات اکسید مس (Cu₂O) در مرز دانه‌ها قرار دارد. این مقدار کنترل‌شده، ساختار ریخته‌گری را بهبود می‌دهد و نورد را تسهیل می‌کند. اما اگر مفتول در دمای بالا (جوشکاری یا لحیم‌کاری سخت) با هیدروژن تماس بگیرد، هیدروژن با Cu₂O واکنش داده و بخار آب تولید می‌کند. این بخار در مرز دانه‌ها ترک ایجاد می‌کند و همان «تردی هیدروژنی» است. در OFC به‌دلیل نبود اکسید، این مکانیزم رخ نمی‌دهد.
میزان اکسیژن و ویژگی‌های الکتریکی از عوامل مهم در بررسی تفاوت مس ETP و OFE هستند و باید متناسب با کاربرد نهایی محصول ارزیابی شوند.

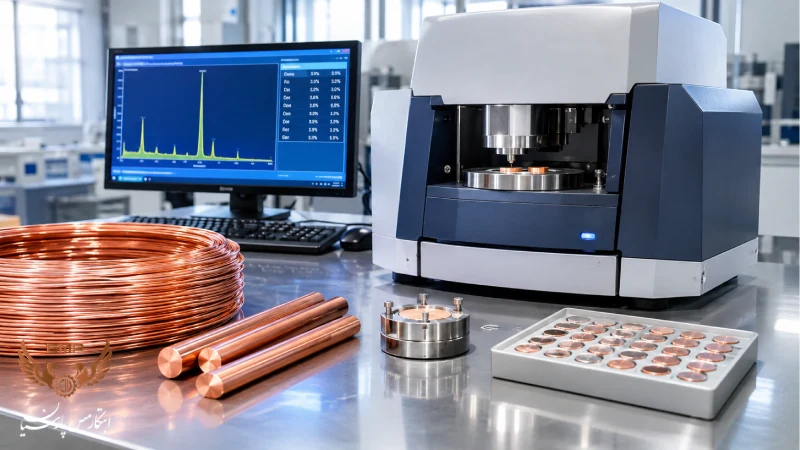

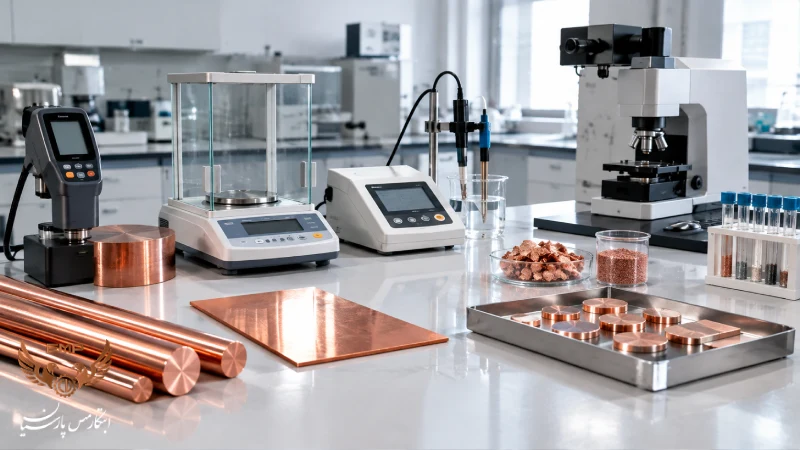

راهنمای خواندن برگه آنالیز آزمایشگاهی:
- خلوص و اکسیژن: عدد اکسیژن را به‌صورت جداگانه و بر حسب ppm بررسی کنید و آن را با مشخصات فنی مس بدون اکسیژن سفارشی موردنیاز پروژه تطبیق دهید.
- ناخالصی‌ها: مقدار گوگرد، فسفر و آهن باید زیر ۰.۰۱٪ باشد؛ این عناصر حتی در مقادیر اندک، هدایت الکتریکی را کاهش می‌دهند.
- هدایت الکتریکی: مقدار گزارش‌شده باید در دمای ۲۰ درجه سانتی‌گراد اندازه‌گیری شده باشد.
- ردیابی: شماره ذوب روی برگه باید با برچسب کلاف یکسان باشد.
علاوه بر بررسی برگه آنالیز، آشنایی با روش های تشخیص مس خالص به ارزیابی بهتر کیفیت و خلوص مواد اولیه کمک می‌کند.

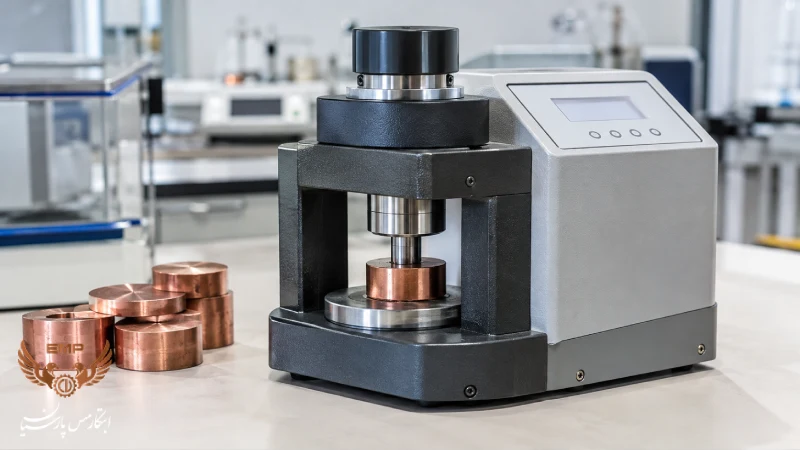

خواص مکانیکی و الکتریکی
خواص مفتول مس به گرید و شرایط تولید بستگی دارد. جدول زیر مقادیر مرجع برای مفتول ۸ میلی‌متری را نشان می‌دهد:
| ویژگی | مقدار مرجع | نکته فنی |
| هدایت الکتریکی | حداقل ۱۰۰٪ IACS (حدود ۵۸ MS/m) | بر اساس نیاز مشتری و گرید می‌تواند تا ۱۰۱٪ IACS یا بیشتر گزارش شود |
| مقاومت ویژه | حداکثر ۰.۰۱۷۲۴ تا ۰.۰۱۷۳۹ Ω·mm²/m | در دمای ۲۰ درجه سانتی‌گراد |
| استحکام کششی | ۲۰۰ تا ۲۸۵ MPa | وابسته به شرایط نورد و خنک‌کاری |
| تنش تسلیم | حداقل ۱۸۰ MPa | شاخص مقاومت در برابر تغییر شکل دائمی |
| ازدیاد طول | ۲۲ تا ۲۸٪ | معیار انعطاف‌پذیری و قابلیت کشش |
| نقطه ذوب | ۱۰۸۵ درجه سانتی‌گراد | – |
| چگالی | ۸.۹ g/cm³ | مبنای محاسبه وزن |
رابطه این شاخص‌ها با عملکرد در خط کشش:
- ازدیاد طول پایین یعنی احتمال گسیختگی مفتول در پاس‌های متوالی کشش بیشتر است.
- افت هدایت معمولاً نشانه ناخالصی عنصری یا آسیب ساختاری است و باید با برگه آنالیز تطبیق داده شود.
- سطح مفتول باید صیقلی و عاری از اکسید، ترک و پوسته باشد. اکسید سطحی مانند ساینده عمل می‌کند و باعث استهلاک سریع دوزه‌های تنگستن کارباید و بریدگی سیم می‌شود.
محاسبه وزن: وزن هر متر مفتول از رابطه زیر به دست می‌آید:
وزن (گرم بر متر) = قطر² (mm) × ۶.۹۹
برای مثال، مفتول ۸ میلی‌متری حدود ۴۴۷ گرم بر متر وزن دارد.
ابعاد و استانداردهای تولید
قطر استاندارد مفتول مس در خروجی خط نورد گرم، ۸ میلی‌متر است؛ بااین‌حال، بسته به مشخصات فنی و نیاز پروژه، محصولات با ابعاد دیگر مانند مفتول مس بدون اکسیژن ۱۲ میلی متر نیز ممکن است موردنیاز باشند.
استانداردهای مرتبط با مفتول مس و کاربرد هر یک:
| استاندارد | حوزه کاربرد |
| ASTM B49 | مشخصات مفتول مس نورد‌شده برای مصارف الکتریکی (Copper Rod for Electrical Purposes) |
| EN 1977 | مشخصات مفتول مس برای کشش (Copper and copper alloys: Copper drawing stock, wire rod) |
| EN 13601 | میله، مفتول و سیم مس برای کاربردهای عمومی الکتریکی |
| ASTM B170 | مس بدون اکسیژن و الکترونیکی (OFE/OFC) با تمرکز بر تحمل‌ها و خلوص |
| ISIRI 3075 | استاندارد ملی ایران برای مفتول مس |
نحوه بسته‌بندی و عرضه
مفتول مس در انتهای خط نورد پیوسته به‌صورت کلاف‌های بزرگ با وزن تقریبی ۲ تا ۵ تن پیچیده می‌شود. کلاف‌ها روی پالت‌های چوبی مقاوم قرار می‌گیرند و با تسمه‌های فلزی مهار می‌شوند تا هنگام حمل‌ونقل تغییر شکل ندهند.
موارد قابل بررسی هنگام تحویل:
- وضعیت ظاهری کلاف: سطح مفتول باید صاف، تمیز و عاری از اکسید، ترک و ناخالصی سطحی باشد.
- سلامت بسته‌بندی: تسمه‌ها و پالت‌ها بدون آسیب باشند و کلاف دچار درهم‌رفتگی نشده باشد.
- برچسب و مستندات: شماره ذوب روی برچسب کلاف با برگه آنالیز مطابقت داشته باشد.
- شرایط نگهداری: کلاف‌ها را در محیط خشک و دور از رطوبت انبار کنید تا اکسیداسیون سطحی رخ ندهد.
انواع مفتول مسی
مفتول‌های مسی بر اساس گرید شیمیایی، عملیات حرارتی و پوشش سطحی دسته‌بندی می‌شوند:
| نوع | ویژگی اصلی | کاربرد شاخص |
| ETP (اکسیژن‌دار) | خلوص حداقل ۹۹.۹۰٪؛ پرمصرف‌ترین گرید | سیم و کابل، ترانسفورماتور |
| OFC (بدون اکسیژن) | اکسیژن زیر ۱۰ ppm؛ بدون خطر تردی هیدروژنی | الکترونیک حساس، تجهیزات وکیوم، کابل‌های ویژه |
| آنیل‌شده (نرم) | بازپخت‌شده؛ سختی کمتر، چکش‌خواری بیشتر | سیم‌پیچ موتور و ترانسفورماتور، کاربردهای نیازمند خم‌کاری |
| سخت‌کشیده (Hard-Drawn) | کار سرد بدون بازپخت؛ استحکام و مقاومت به سایش بالاتر | هادی‌های هوایی و کاربردهای نیازمند استحکام کششی |
| قلع‌اندود یا روکش‌دار | لایه قلع یا عایق پلیمری برای مقاومت در برابر خوردگی و رطوبت | محیط‌های مرطوب و خورنده |
معیار انتخاب: اگر مفتول در معرض خم‌کاری مداوم است، نوع آنیل‌شده و اگر استحکام کششی اولویت دارد، نوع سخت‌کشیده مناسب‌تر است. برای فرایندهای جوشکاری یا محیط هیدروژنی، گرید OFC انتخاب شود.
مزایای مفتول مس
انتخاب مس به‌عنوان هادی در تجهیزات انتقال و توزیع برق (مانند ترانسفورماتور، تابلوبرق و کابل‌های قدرت)، بر پایه چند ویژگی قابل‌سنجش است. جدول زیر مس را با آلومینیوم در کاربردهای ترانسفورماتور و ارتینگ مقایسه می‌کند:
| معیار | مس | آلومینیوم |
| هدایت الکتریکی | حدود ۱۰۰٪ IACS | حدود ۶۱٪ IACS |
| خزش | بسیار پایین؛ اتصالات شل نمی‌شوند | بیشتر؛ احتمال شل شدن اتصال در بارگذاری و دمای بالا |
| لایه اکسید سطحی | پایدار و بدون ایجاد عایق مؤثر | اکسید عایق الکتریکی که مقاومت اتصال را بالا می‌برد |
| مقاومت در برابر اتصال کوتاه | مقاومت مکانیکی بالا در برابر نیروهای دینامیکی | کمتر؛ نیازمند مقطع بزرگ‌تر |
| خوردگی گالوانیک در اتصالات | خطر کمتر | خطر بیشتر در تماس با فلزات غیرمشابه |
مزایای تکمیلی:
- هدایت حرارتی بالا: حرارت ایجاد شده سریع دفع می‌شود و عمر عایق‌ها حفظ می‌گردد.
- قابلیت کشش: ساختار کریستالی مس امکان کشش تا قطرهای بسیار ظریف را بدون ترک فراهم می‌کند.
فرآیند تولید مفتول مس چگونه است؟
تولید مفتول مس در دو مرحله اصلی انجام می‌شود:
۱. ریخته‌گری پیوسته و نورد گرم (CCR)
- کاتد مس با خلوص ۹۹.۹۹٪ در کوره شفت ذوب می‌شود و به کوره نگهداری می‌رود.
- مس مذاب وارد قالب ریخته‌گری پیوسته می‌شود و شمش داغ حاصل در چند پاس نورد (مانند سیستم Properzi) به مفتول ۸ میلی‌متری تبدیل می‌شود.
- مفتول در سیستم کوئنچ خنک و به‌صورت کلاف بسته‌بندی می‌شود.
۲. کشش (Wire Drawing)
- مفتول ۸ میلی‌متری در فرآیند کار سرد از دوزه‌های (حدیده) تنگستن کارباید عبور می‌کند و قطر آن کاهش می‌یابد.
- زاویه تماس دوزه و کنترل پارامتر دلتا (Δ) در جریان یکنواخت فلز نقش دارد و از ترک مرکزی و بریدگی در سرعت‌های بالا جلوگیری می‌کند.
کاربرد مفتول مسی چیست؟
مفتول مس به‌عنوان ورودی پایه در صنایع زیر استفاده می‌شود:
- سیم و کابل: سیم‌های ساختمانی و کابل‌های قدرت و مخابراتی پس از کشش.
- ترانسفورماتور و موتور: سیم‌پیچ‌های استاتور، روتور و ترانسفورماتور (معمولاً نوع آنیل‌شده) برای کاهش تلفات.
- ارتینگ و صاعقه‌گیر: هادی‌های مسی در سایزهای استاندارد (از ۱۶ تا ۱۲۰ میلی‌متر مربع) مطابق آیین‌نامه ملی ارتینگ.
- تابلوبرق و باسبار: هادی‌های توزیع جریان.
- خودروسازی: سیم‌کشی و سیستم‌های استارت و باتری.
جمع‌بندی
مفتول مس یکی از مواد اولیه کلیدی در تولید سیم و کابل و تجهیزات الکتریکی است که کیفیت آن به گرید شیمیایی، هدایت الکتریکی، خواص مکانیکی و وضعیت سطح بستگی دارد. انتخاب بین گریدهای ETP و OFC باید بر اساس شرایط کاربرد، میزان اکسیژن موردنیاز و الزامات فنی خط تولید انجام شود. همچنین، بررسی برگه آنالیز آزمایشگاهی، استاندارد تولید و سلامت کلاف پیش از خرید، به کاهش ریسک‌های فنی و انتخاب مطمئن‌تر کمک می‌کند. برای انتخاب مفتول مس متناسب با نیاز صنعتی خود و دریافت مشاوره فنی یا استعلام قیمت روز، با کارشناسان گروه صنعتی ابتکار مس پارسیان (EMP) در ارتباط باشید.
سوالات متداول
۱. تفاوت مفتول مس ETP و OFC چیست؟
مفتول ETP حدود ۲۵۰ تا ۳۵۰ ppm اکسیژن دارد و OFC کمتر از ۱۰ ppm و بدون خطر تردی هیدروژنی است.
۲. قطر استاندارد مفتول مس چقدر است؟
قطر استاندارد خروجی خط نورد گرم ۸ میلی‌متر است.
۳. مفتول مس با مفتول مسوار چه تفاوتی دارد؟
مفتول مس کاملاً از مس خالص است، اما مفتول مسوار مغزی فولادی با پوشش نازک مس دارد و هدایت بسیار کمتری دارد.
